30-80KHZ SPG50K系列

SPG50K-15高频感应加热设备

(1) 设备型号:SPG50K-15
(2) 最大输入功率:15KW
(3) 输入电压:三相380V 50HZ
(4) 输出频率:30—100KHZ
(5) 用于热处理等;

SPG50K-15B高频感应加热设备

(1) 设备型号:SPG50K-15B
(2) 最大输入功率:15KW
(3) 输入电压:三相380V 50HZ
(4) 输出频率:30—100KHZ
(5) 用于热处理等;

SPG50K-15AB高频感应加热设备

(1) 设备型号:SPG50K-15AB
(2) 最大输入功率:15KW
(3) 输入电压:三相380V 50HZ
(4) 输出频率:30—100KHZ
(5) 用于热处理等;

SPG50K-15A熔炼型带软性圈

(1) 设备型号:SPG50K-15A带软性圈
(2) 最大输入功率:15KW
(3) 输入电压:三相380V 50HZ
(4) 输出频率:30—100KHZ
(5) 用于各种金属熔炼等;

SPG50K-15AB熔炼型高频感应加热设备

(1) 设备型号:SPG50K-15AB熔炼型
(2) 最大输入功率:15KW
(3) 输入电压:三相380V 50HZ
(4) 输出频率:30—100KHZ
(5) 用于各种金属熔炼等;

SPG50K-15AB一拖二 高频设备

(1) 设备型号:SPG50K-15AB一拖二
(2) 最大输入功率:15KW
(3) 输入电压:三相380V 50HZ
(4) 输出频率:30—100KHZ
(5) 用于热处理等;

SPG50K-25A高频感应加热设备

(1) 设备型号:SPG50K-25A
(2) 最大输入功率:25KW
(3) 输入电压:三相380V 50HZ
(4) 输出频率:30—80KHZ
(5) 用于热处理等;

SPG50K-25B 高频感应加热设备

(1) 设备型号:SPG50K-25B
(2) 最大输入功率:25KW
(3) 输入电压:三相380V 50HZ
(4) 输出频率:30—80KHZ
(5) 用于热处理等;

SPG50K-35AB高频感应加热设备

(1) 设备型号:SPG50K-35AB
(2) 最大输入功率:35KW
(3) 输入三相380V 50HZ
(4) 输出频率:30—80KHZ
(5) 用于热处理、铜触点焊接

SPG50K-35B 高频熔炼机

(1) SPG50K-35B 高频熔炼机
(2) 最大输入功率35KW
(3) 输入电压:三相380V 50HZ
(4) 输出频率:30—80KHZ
(5) 熔各种金属,石墨埚或石英埚;

SPG50K-45 高频感应加热设备

(1) 设备型号:SPG50K-45 一体机
(2) 最大输入功率:45KW
(3) 输入电压:三相380V 50HZ
(4) 输出频率:30—80KHZ
(5) 用于热处理、熔炼,焊接等;

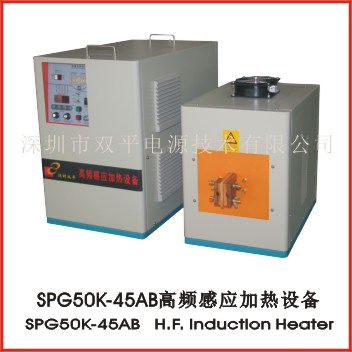

SPG50K-45AB 高频感应加热设备

(1) 设备型号:SPG50K-45AB
(2) 最大输入功率:45KW
(3) 输入电压:三相380V 50HZ
(4) 输出频率:30—80KHZ
(5) 用于热处理、铜触点焊接等;

SPG50K-70AB 高频感应加热设备

(1) 设备型号:SPG50K-70AB 自控分体式
(2) 最大输入功率:70KW
(3) 输入电压:三相380V 50HZ
(4) 输出频率:30—80KHZ
(5) 用于热处理等;

SPG50K-70B一拖二 高频感应加热设备

(1) 设备型号:SPG50K-70B一拖二
(2) 最大输入功率:70KW
(3) 输入电压:三相380V 50HZ
(4) 输出频率:30—80KHZ
(5) 用于热处理等;

SPG50K-90B 高频感应加热设备

(1) 设备型号:SPG50K-90B
(2) 最大输入功率:90KW
(3) 输入电压:三相380V 50HZ
(4) 输出频率:30—80KHZ
(5) 用于热处理、热成型等;

SPG50K-100B 高频感应加热设备

(1) 设备型号:SPG50K-100B
(2) 最大输入功率:100KW
(3) 输入电压:三相380V 50HZ
(4) 输出频率:30—80KHZ
(5) 用于热处理、热成型等;

SPG50K-100B-PLC 高频感应加热设备

(1) 设备型号:SPG50K-100B-PLC
(2) PLC控制+触摸屏操作面板
(3) 最大输入功率:100KW
(4) 输出频率:30—80KHZ
(5) 用于热处理、热成型等;

SPG50K-120B 高频感应加热设备

(1) 设备型号:SPG50K-120B
(2) 最大输入功率:120KW
(3) 输入电压:三相380V 50HZ
(4) 输出频率:30—80KHZ
(5) 用于热处理、热成型等;

SPG50K-160B 高频感应加热设备

(1) 设备型号:SPG50K-160AB
(2) 最大输入功率:160KW
(3) 输入电压:三相380V 50HZ
(4) 输出频率:30—80KHZ
(5) 用于热处理、热成型等;

SPG50K-240AB 高频感应加热设备

(1) 设备型号:SPG50K-240AB
(2) 最大输入功率:240KW
(3) 输入电压:三相380V 50HZ
(4) 输出频率:30—80KHZ
(5) 用于热处理、热成型等;

SPG50K-300AB 高频感应加热设备

(1) 设备型号:SPG50K-300AB
(2) 最大输入功率:300KW
(3) 输入电压:三相380V 50HZ
(4) 输出频率:30—80KHZ
(5) 用于热处理、热成型等;

介绍 应用 安装 其它



主要规格

最大输入功率

输出频率

输入电压

辅助功能

SPG50K-15一体式

15KW

30—80KHZ

标准

380V三相

5060HZ

可订制

三相415V

三相440V

三相480V

1、 所有设备都有B型,即分体式,主分机连线标准2长,也可订制2-6长;

2、 小功率设备可做成一体式;

3、 所有设备都有A型,即自控型,带加热和保温时间及功率调节功能;

4、 SPG50K-25AB25KW带计时分体式

SPG50K-25一体式

25KW

SPG50K-25A一体式

SPG50K-25B分体式

SPG50K-25AB自控型

SPG50K-35AB

35KW

SPG50K-45AB

45KW

SPG50K-70AB

70KW

SPG50K-90AB

90KW

SPG50K-100AB

100KW

SPG50K-120AB

120KW

SPG50K-160AB

160KW

SPG50K-240AB

240KW

SPG50K-300AB

300KW

SPG50K-600AB

600KW

可订制更大功率设备,和各种特殊用途设备






1、 SPG50K和SP系列的频率范围是一样的,但SPG50K的性能要明显优于SP系列设备;
  2、 感应圈上的最大电流: SPG50K系列明显大于SP系列,比如SPG50K-25B设备,感应圈上的最大电流为1350A, SP-25BD的最大电流只在900A;这个性能在感应圈匝数少和加热铜,铝等感应负载比较轻的应用时非常有利。对于加热有色金属,或者负载轻的加热用途,其性能明显优于SP系列设备。
  3、 高频下的性能:SP系列设备受限于技术本身,所以真正的使用频率推荐在50KHZ左右,频率高于60KHZ时,就开始对设备进行自动降功率保护,而SPG50K系列可以满功率在80KHZ以下工作;
  4、 关于低频下的性能: SP系列设备由于变压器电压高,低频时易造成磁芯饱和而无法工作。 SPG50K系列设备完全没有这个问题;
  5、 功率损耗方面: SP系列高频变压器的尺寸远远大于SPG50K系列设备的高频变压器,造成铁芯、原边和付边上的损耗也明显增大。
  6、 工作可靠性方面:SP系列高频变压器上的电压高达3000—7000V,比较容易造成变压器打火;SPG50K系列解决了这个问题,使设备可靠性大大增加。另外SPG50K设备调压电路也采用软开关,也大大降低了调压电路的工作可靠性。
  7、 负载匹配方面:SPG50K系列设备都有4级匹配抽头,容易实现负载匹配,易于适应多种材料,多种加热负载,实现最佳加热效果。





这种产品于很多加热用途,如:

(1)大小齿轮、大小轴等零件热处理

2)各种材料透热成型

(3) 铜触点等件焊接

(4)各种材料熔炼等
此系列设备结构采用我公司第三代逆变控制技术,在使用常规IGBT器件的基础上, 使设备能在30~80KHZ的输出频率内稳定工作,而且设备可靠性高。


带计时功能的优点及应用:

  1、 加热功率、加热时间、保温功率、保温时间分别独立可调,可在一定程度上有效地控制加热曲线和加热温度;
  2、 应用于重复性高的工件加热和快速加热;
  3、 应用于钎焊中时,采用快速加热和保温功能相结合,既实现快速加热,同时又可在钎料熔化时进行保温,使焊料充分铺展;



分体式结构的优点及应用:

  1、 在分体式设备中,高频电源(主机)与高频变压器(分机)分离,主—分机间连线2米长;
  2、 应用于环境很差的工作场所,可以将主机封闭在干净的空间,大大减少主机的维修率,增加设备的可靠性;
  3、 应用于流水线作业或成套设备中小分机占用较小的台面空间易移动


工作原理及结构特点

此系列设备采用串联谐振电路,谐振后通过高频变压器输出低电压、大电流的高频电源。谐振结构如图:



    此系列设备采用IGBT功率器件和我公司第三代变流控制技术---双调控变流控制技术。在这种技术中,功率和变频独立调控,采用IGBT开关器件和非晶态电感构成高频斩波电路调节功率,采用IGBT串联谐振及频率自动跟踪技术获得精确的软开关控制逆变过程,使设备在大功率下的工作可靠性大大提高,使得设备在大功率领域得到了发展,100%设备暂载率得以实现。
    此系列设备中,谐振电容串联在高频变压器付边,所以高频变压器上电压低,大大降低了由于高压引起的绝缘和打火问题,使设备的工作可靠性大为提高,同时高频变压器体积小,重量轻,损耗低。
